CTB半逆流永磁筒式磁選機
CTB型半逆流濕式磁選機適用于濕式選別礦石粒度為0.5mm以下強磁性物料的掃選和精選，尤其適用于粒度為0.15~0mm礦物的精選。或者除去非磁性礦物中混雜的強磁性礦物。CTB型半逆流濕式磁選機可以獲得高質量的鐵精礦，同時也能得到較好的回收率，所以半逆流磁選機在生產實踐中得到廣泛的應用。本機可以連續給礦和排礦，磁場強度大，磁場梯度高，具有較高的處理能力。可以多臺串聯和并聯，實現多次的掃選和精選。

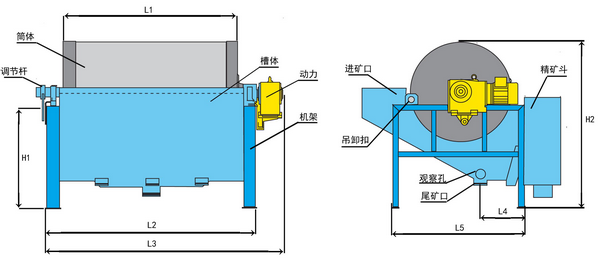

二、結構示意圖：
二、工作原理：
其原理是當?shù)V漿進入磁場區時，其中強磁性礦物被吸附在圓筒表面，弱磁性和非磁性礦物被水流沖洗排出，而吸附在圓筒表面上的磁性礦物隨圓筒旋轉，被帶出磁場區，用沖洗水沖入精礦槽中，完成分選作業。
三、主要技術參數：
|
型號 規格 |
筒體直徑 |
筒體長度 |
磁場強度 |
轉速 |
分選粒度 |
處理量 |
功率 |
重量 |
|
|
mm |
mm |
mT |
r/min |
mm |
t/h |
m3/h |
Kw |
kg |
|
|
CTB-0404 |
400 |
400 |
100-600 |
48 |
0.8-6 |
0.5-1 |
1.5-3 |
1.1 |
301 |
|
CTB-0409 |
400 |
900 |
100-600 |
48 |
0.8 |
2-5 |
6-12 |
1.1 |
468 |
|
CTB-0506 |
500 |
600 |
100-600 |
44 |
0.8 |
3-7 |
9-21 |
1.5 |
423 |
|
CTB-0512 |
500 |
1200 |
100-600 |
44 |
0.8 |
5-15 |
15-45 |
1.5 |
711 |
|
CTB-0609 |
600 |
900 |
100-600 |
39 |
0.8 |
8-15 |
24-45 |
2.2 |
678 |
|
CTB-0612 |
600 |
1200 |
100-600 |
39 |
0.8 |
10-20 |
30-60 |
2.2 |
846 |
|
CTB-0759 |
750 |
900 |
100-600 |
35 |
0.8 |
10-25 |
30-75 |
2.2 |
736 |
|
CTB-7518 |
750 |
1800 |
100-600 |
35 |
0.8 |
20-45 |
60-135 |
3 |
1268 |
|
CTB-0918 |
900 |
1800 |
100-600 |
31 |
0.8 |
25-55 |
75-165 |
4 |
1456 |
|
CTB-0925 |
900 |
2500 |
100-600 |
31 |
0.8 |
35-65 |
105-190 |
4 |
1950 |
|
CTB-10521 |
1050 |
2100 |
100-600 |
22 |
0.8 |
45-88 |
135-264 |
5.5 |
2006 |
|
CTB-1224 |
1200 |
2400 |
100-600 |
19 |
0.8 |
65-100 |
195-300 |
7.5 |
3968 |
說明：
1、根據安裝方位分左右式兩種。
2、筒表磁感應強度中掃選區平均值和最高磁感應強度值根據不同礦物含鐵情況和不同的選別要求確定的。磁場強度范圍從1000Gs至6000Gs均可制作。
